7.2.短接获取指令终端通讯信号

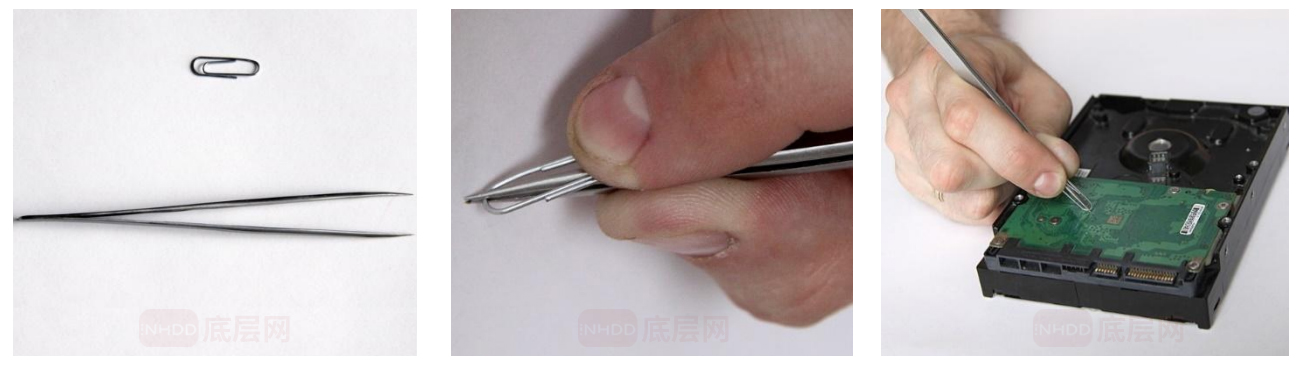

这种方法是通用的，因为它不依赖于硬盘系列或固件(FW)版本。因此，它在实用程序中用作“LED:0000000CC”情况下解锁的推荐模式。该方法的主要操作是桥接读取通道中的差分触点对。短路连接应在终端命令模式激活后（终端必须返回F3 T>提示），但在“LED:0000000CC”错误发生之前进行。由于用于连接的工具将在高频电路中起作用，因此存在某些限制：其阻抗（有源和无功电阻部分）必须最小，接触点不得被氧化，短接尺寸必须最小。在这种情况下，最简单的解决办法是用锋利边缘的小镊子夹着金属回形针（见下图）。

如果您选择的工具符合所述要求，短路连接会使硬盘发出“敲击声”，并在一段时间后达到就绪状态，电机停转。建议您通过桥接功能驱动器的读取通道并打开硬盘电源，提前选择合适的工具。

使用读取通道的短连接进行HDD解锁的步骤如下：

• 关闭硬盘电源。
• 打开硬盘电源，检查指示终端命令激活的信号
• 一旦终端中出现“F3 T>”提示，立即执行读取通道的短连接
• 一段时间后，硬盘将在电机停止的情况下准备就绪（在驱动器停止主轴并准备就绪之前，它必须发出敲击声）。

然后遵循基本的解锁算法。要在实用程序中启动该过程，请执行以下操作：

• 选择“问题解决方案”HDD Lock（LED：000000CC）“”菜单项。
• 确认启动程序。
• 指定服务数据存储的备份文件夹。
• 选择“短路读取通道”作为解锁方法。
• 在该模式下，遵循主窗口中显示的指导原则。

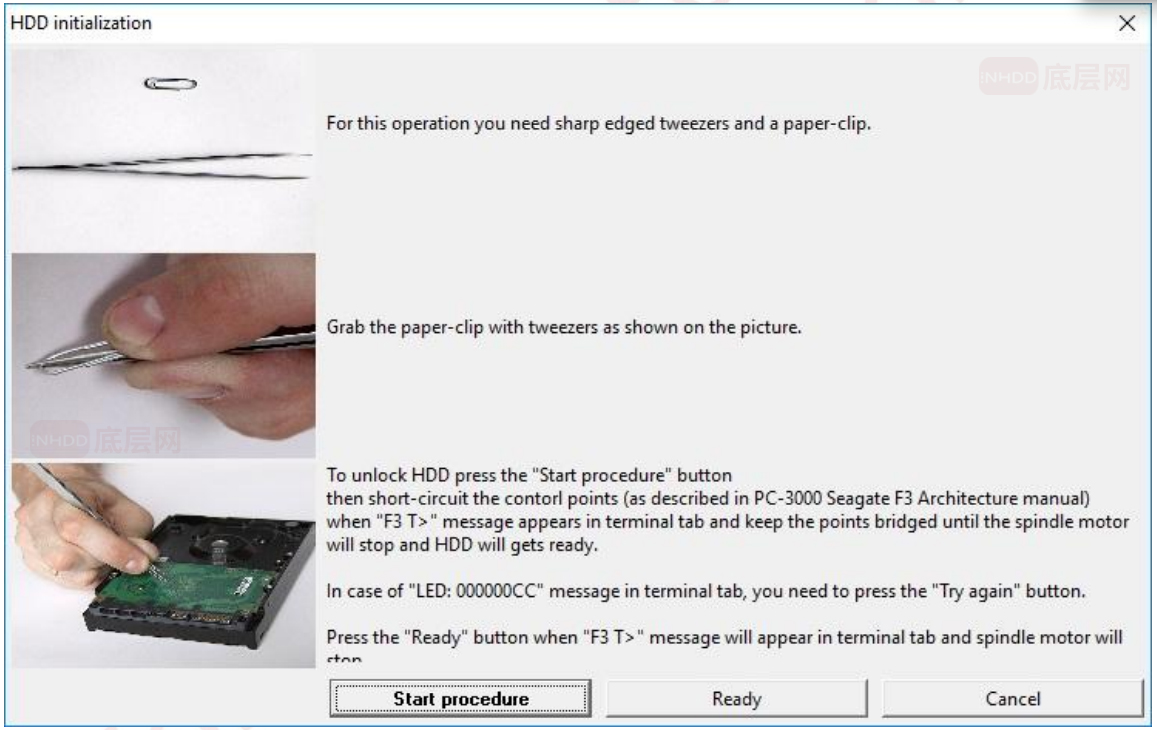

在这里，当HDD显示“F3 T>”提示时，您应该单击“’Start procedure”（开始程序）按钮，监视终端输出，并连接控制器板上的适当点。驱动器准备就绪后，卸下连接工具并单击“就绪 ‘Ready”按钮。

该模式也可以非常方便地绕过一些其他LED锁。在这种情况下，一旦获得对终端的访问，请单击“取消 Cancel”按钮，然后通过终端继续分析驱动器状态。
