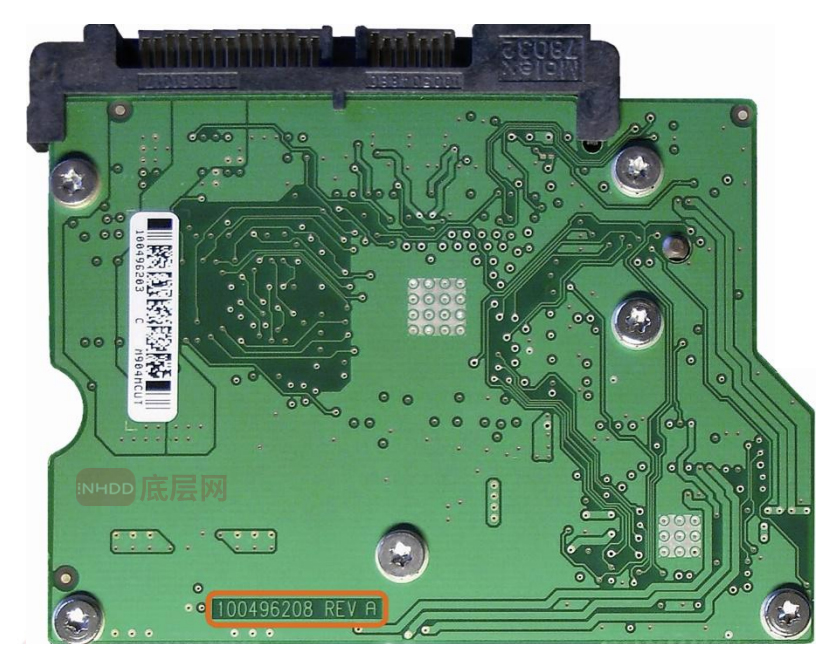

附录2.硬盘控制器电路板检测

为了检查电路板的正常功能，除了目视检查和电气布局分析之外，还有一种附加的方法。它是基于这样一个事实，即当功能板通电时，必须建立到SATA适配器的连接。已建立的连接由PCPATA-SATA适配器上发光的PHYRDY指示器指示。如果指示灯关闭，则表示电路板出现故障。还请注意，与盘体断开的电路板在通电后一段时间内进入准备状态并返回HDD ID(对于7200.11驱动器族，它也返回正确的SN)。

即使在这种情况下，备件板也适用于驱动状态的初始状态(它是否建立了SATA连接，它主轴电机是否旋转，终端响应是否可用)。为了进一步分析，包括服务数据检查，您应该将故障PCB的自适应数据传输到备件板。要做到这一点，你必须读取ROM芯片(参见“附录1 更换控制器电路板”)。
