7.4. 正确查找短路连接点

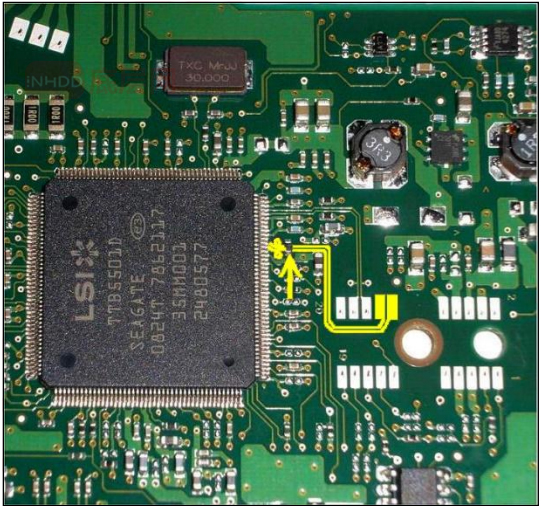

下图中突出显示了读取通道差分对的走线。您可以看到，在微控制器旁边的线路之间插入了一个电阻，它将这一对与写入通道区分开来。此外，在电阻器连接点和微控制器之间还存在过渡开口。由于驱动器上的PCB固定在盘体，这些是过渡开口，应该在电路板的外部短路。

请记住，如果上述电阻不存在于读取通道的差分对上，您可以通过实验来识别。要做到这一点，您必须在控制器板上识别两个差分对-分别是读和写通道。然后，你需要短路其中一个，并尝试启动驱动器。

注意！实验开始时，始终保持所选差分对桥接，以免损坏服务信息！如果必要的读取通道被桥接，在通电后，驱动器主轴开始转动后，听到敲击声一段时间，然后电机停止转动。如果驱动器在短连接后没有产生敲击声，则所选的差分对属于写入通道。
