一体U盘数据恢复?蜘蛛板数据恢复适配器使用方案

数据恢复设备PC3000-FLASH在2017年3月的布拉格会议期间,ACELab发布了一款新的Spider Board适配器,方便一体FLASH存储的读取。在本文中,我们将介绍此适配器的主要功能,展示MicroSD应用示例,并介绍一些可能在一体闪存读取过程中出现的问题。

PC-3000 Flash Spider Board是适用于连接到以一体芯片(单块)制造的基于NAND的闪存驱动器的内部触点的适配器。适配器由25个通用触点组成,它们在相应的任务中支持与NAND接口信号的配置关联。适配器仅由PC-3000 Flash Reader 4.0支持。

注1:

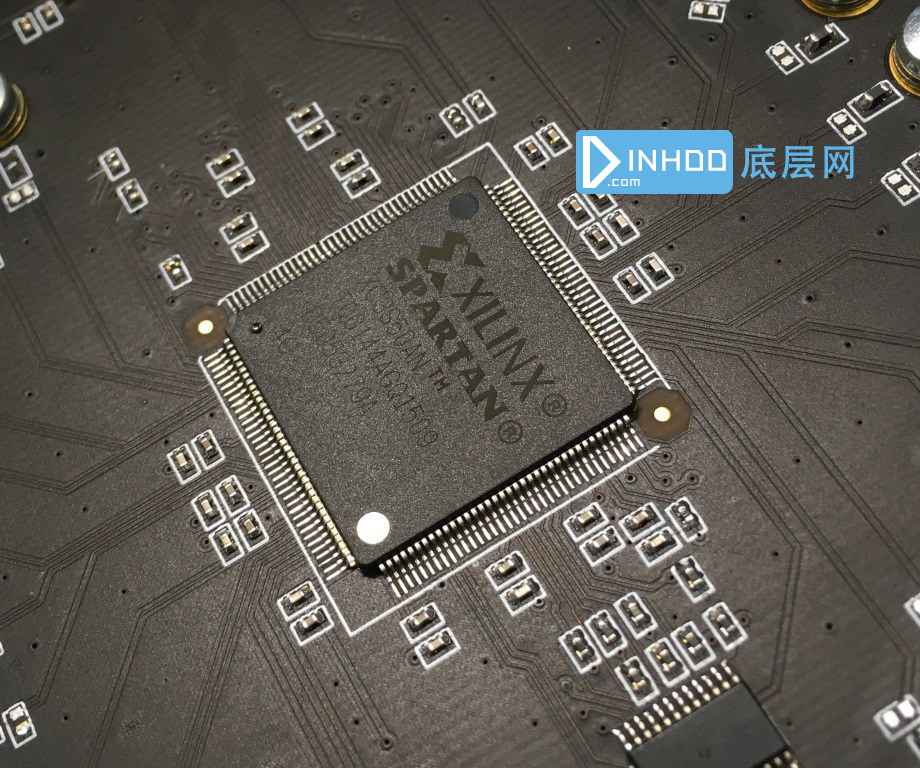

蜘蛛板不仅仅是带针的适配器。这是基于完整的可配置Xilinx微芯片的非常智能的硬件配置。它是一个完整的系统,具有广泛的功能,可能会在未来得到改进或更新。现在Spider Board适配器有两个主要功能:

–能够从单片机读取数据;
–能够使用mSD,SD,eMMC设备在卡适配器模式下工作(在创建新任务期间,必须在设备选项中选择卡适配器)。

同时,未来我们可以添加其他功能,可以显著提高自动引线排列研究或逻辑分析仪功能。请留意我们有关PC-3000 Flash的更新和新闻!

注2:

适配器的针状针基本上是考虑到设备的技术任务和细节设计的,复杂的防噪音触点。它们镀镍以防止氧化,并部分覆盖有特殊的表面涂层以防短路。针头是相当灵活的,安装完毕后,Pin Map可以弯曲。这就是为什么要记住以下方案很重要:

没有固定螺丝,针被拉伸。但是当您要用拇指螺钉固定时,针边的位置将会移动:

这就是为什么在显微镜的帮助下,检查所有的针是否正确布置并且在固定后不会从Pin Map焊盘移动到任何位置是非常重要的:

蜘蛛板针 – 是备件。我们明白,由于客户的错误操作,使用一段时间后,它们可能会弯曲,拧紧或损坏。不要担心 – 将来可以订购额外的蜘蛛板针,更换坏的。

注3:

新的适配器有两种方式提供电源 – 从针头和延长线输出。基本上,可以绝对无需焊接即可完成一体芯片的处理 – 您需要的一切就是在同一个引脚(VCC,GND)的VCC上安装2-3针GND和2-3针。但边缘的方形很薄!信号传输就足够了,但不足以提供良好的电源电流。这就是为什么你必须使用几根针对PWR和GND,而不是用于其他重要的接触。只要有可能,电源和接地触点都应连接到使用直径至少为0.2mm的绞合导体的整料!导线较粗的横截面将始终为一体芯片提供更好的电源供应。

注意:细线,电源线不良固定和焊接不良可能使芯片ID读取不正确的原因!

注4:

即使使用Spider板,当您无法读取NAND的芯片ID或图像时,也可能会出现这种情况。这些问题不依赖于您正在使用的适配器,而是依赖于整体内部结构的类型。可能有两种不同的类型:

从技术针脚映射到CPU和NAND核心的单独总线:


类型1

具有通过控制器芯片从技术引脚映射到NAND内核的公共总线:


类型2

通常使用Type 1,如果我们要阅读芯片,没有任何问题。你只是安排引脚,并开始阅读过程。但是,2型恢复任务变得复杂得多。从类型2方案可以看出,技术引脚的总线通过CPU,控制器可能影响传输数据的可能性。如您所知,所有闪存驱动器损坏的主要原因是固件问题。但是像CPU,缓冲器和NAND这样的硬件部件保持可用。当我们打开电源时,CPU开始工作,并可能通过Techno引脚阻止对NAND内核的访问。这种行为的典型迹象:

–ID错误读取(错过或混合字节:而不是0x45DE9493,它可能读取0xDE949345或0x45009493);
–ID正在正常阅读,但转储不读(异常中止);
–ID不读(0xFFFFFF,0x000000,0x6C6C6C6C6C);
如果您有其中一个问题,您应该了解CPU影响的可能问题。我们如何绕过它?有几种方法:

将电源值降至2.4V – 2.8V您可以尝试使用选项:Options -> PC-3000 Flash Parameters -> Power Adapter control:

在电压较低的情况下,单片机的控制器可能会关闭,可以从CPU侧无任何噪声或阻塞命令读取NAND芯片。但要注意 – 太小的电压可能是关闭NAND缓冲器的原因。在这种情况下,重新启动电源之前,转储读数是不可能的。这就是为什么你需要选择2.4V至2.8V的几个值,找到最好的芯片ID和转储读数。

另一种方式 – 物理控制器的破坏。这个操作是非常危险的,因为你可能损坏一体闪存的内部结构,使你的一体闪存不可恢复!您所做的所有操作都自行承担风险。
对于物理控制器的破坏,你应该知道控制器位于何处。没有X-RAY图像就不可能找到中央处理器。但是,一旦你得到一个X-RAY图像的内部结构,你将能够找到控制器晶体,然后钻(或只是划痕)用非常薄的螺旋钻。在那之后,公共线路将不受到控制器的影响,它将成为可能读取整个转储。
其实这就是你需要知道的关于PC-3000蜘蛛板适配器的一切。我们建议您在更新文件夹中阅读Spider Board手册,或者如果有任何问题,请咨询INHDD技术支持服务。谢谢阅读!
