校验扇区

VBR的12个扇区中最后3个扇区(扇区9，10，11)不包含结束标志。扇区11存放包含启动代码扇区（也就是前9个扇区）的校验数据，这个校验数据是一个32位整型值，占用4个字节。这4个字节重复出现充满整个扇区。如果修改VBR的BPB的值或修改启动代码(例如启动型病毒)，要重新计算校验数据并更新11扇区。

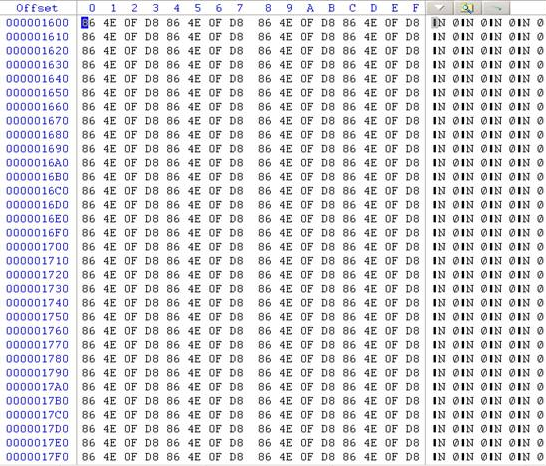

图3 WinHex显示的VBR的校验扇区数据

图3是校验扇区，校验为0xD80F4E86，每4字节重复一次布满整个校验扇区，例如扇区大小为512字节，它重复128次。

表6 VBR校验计算程序的C代码

UINT32 VBRChecksum(const unsigned char octsts[],long NumberOfBytes)

{  UINT32 Checksum = 0;

  long Index;
  for (Index = 0; Index < NumberOfBytes; Index++)
         {
                if (Index == 106 || Index == 107 || Index == 112)
                     {
                     continue;
                    }
           Checksum = ((Checksum <<31) | (Checksum>> 1)) + (UINT32) octsts[Index];
         }
  return Checksum;
}

FAT32的VBR通常位于32个保留扇区中,主VBR有3个扇区，分别为扇区0,1,2。备份VBR位于扇区6,7,8.(Mueller 2003)。在FAT32 VBR中可执行的启动代码位于第1扇区（扇区0）和第3扇区（扇区2），而exFAT VBR则有9个扇区可以存放启动代码。
