Maxio固态硬盘MAS0902A/DM918主控数据恢复教程

本文我们将深入探讨SATA固态硬盘Maxio MAS0902主控系列的数据恢复过程（含雷克沙Lexar DM918重命名版本）；

目前，PC‑3000固态硬盘支持以下Maxio SATA控制器：

• MAS0902 – 完全支持；
• DM918 – 完全支持；
• MAS1102 – 正在开发中；

Maxio：JMicron的前身，专业生产固态硬盘（SSD）控制器制造商。“MAS”控制器系列采用的驱动器初始化流程与群联（Phison）和矽动（Silicon Motion）控制器的驱动器流程有所不同。
要正确配置此类SATA固态硬盘进行数据恢复工作，请遵循本指南。

首先，你需要确定硬盘电路板上（PCB）的NAND芯片数量。同时，检查固态硬盘（SSD）的总容量也很重要，因为稍后会需要这些信息。
在我们的案例中，我们使用的是带有2个NAND芯片和512GB容量的Apacer AS350 PANTHER。

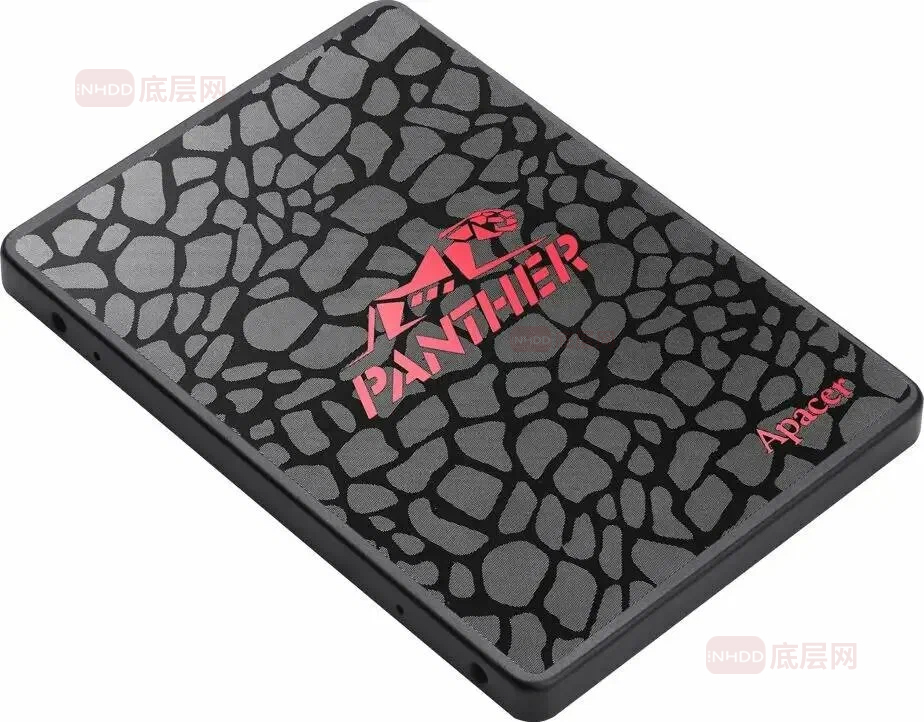

宇瞻豹512GB SATA

MAS0902A CPU和两个NAND芯片

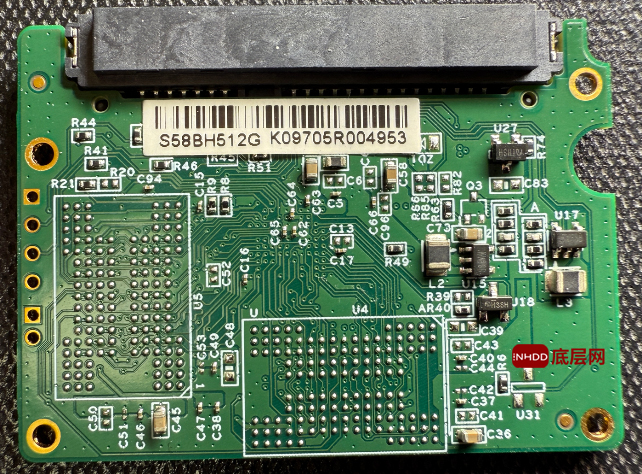

PCB背面无芯片，仅显示驱动器容量信息(512G)

将固态硬盘（SSD）连接到PC-3000工具（Portable III/Pro、Express或UDMA）上后启动PC-3000 SSD软件。
我们发现，在通电后硬盘处于忙碌（BSY）状态。

SATA SSD开机后的BSY状态

这表明固件损坏严重（或NAND芯片问题导致），导致驱动器无法完成初始化。
我们的下一步操作是按控制器供应商对实用程序进行分组，然后选择“Maxio”，并从“控制器”选项卡中选择“MAS0902A”：

CPU列表中的MAS0902选择

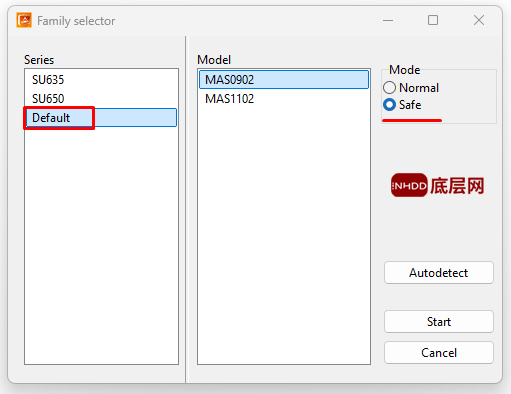

在“系列选择”窗口中，选择“默认（Default）”系列，然后再次选择“MAS0902”。在“模式(Mode)”部分，请选择“安全（Safe）”选项。

如果还不知道如何在这个硬盘上启用安全模式，稍后在该实用程序我们会指导完成这一操作。

固件上传服务(Service firmware uploading)窗口出现后，将看到几个选项。当前的实用程序，已包含大量由Maxio控制器驱动的各类固态硬盘的配置文件和驱动器配置。每个配置文件都包含有关控制器、NAND内存芯片类型（包括内部制造商代码）、通道数量以及PCB上内存芯片数量的信息。

“页面格式和ECC（Page format and ECC）”或“NAND时序（NAND timings）”等部分通常由实用程序预先配置。但是，对于“NAND配置（NAND configuration）”部分，您必须选择正确的NAND封装、通道数量和CE数，以及通道映射和CE映射。

让我们先来识别NAND标记。
我们的硬盘已经有一个完全受支持的配置文件，所以我们不需要手动配置所有参数。但是，如果您的硬盘未在该实用程序的配置文件库中列出，您可以尝试自己识别正确的配置。
通常，NAND芯片由三个名称来标识：

1. NAND标记：位于芯片顶部的标记 (e.g., H25JGT8A1M8R07).
2. NAND ID：一组以十六进制表示的字节 (e.g., 0xAD89285300B0).
3. 内存芯片代码：特定的“工厂名称” (e.g., SKV603047).

为了正确初始化实用程序，我们需要一个内存芯片代码。
有两种主要方法可以为您的固态硬盘（SSD）找到正确的。我们将为您详细介绍这两种方法。

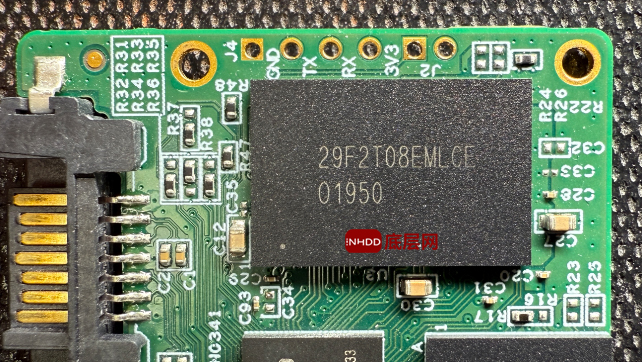

芯片上的NAND标记

选项1
固态硬盘（SSD）上的NAND内存芯片标有“29F2T08EMLCE”，这简化了后续步骤。
现在，请找到您本地的PC-3000 Profiles文件夹。该文件夹通常位于PC-3000的安装目录中。在我们的示例中，路径为：
C:\Program Files\ACE Lab\PC-3000\Bin\!Profiles
在这里，可以找到您使用过的所有存储设备的已保存配置文件。目前，我们关注的是一个名为“MaxioSSD”的特定默认配置文件文件夹。
在此文件夹中，打开“GDP”子文件夹，然后打开“MK8215”（MAS0902控制器的旧名称）。将在其中找到Flash.ini配置文件。此文件包含与Maxio MAS控制器兼容的大多数已知内存芯片的信息。

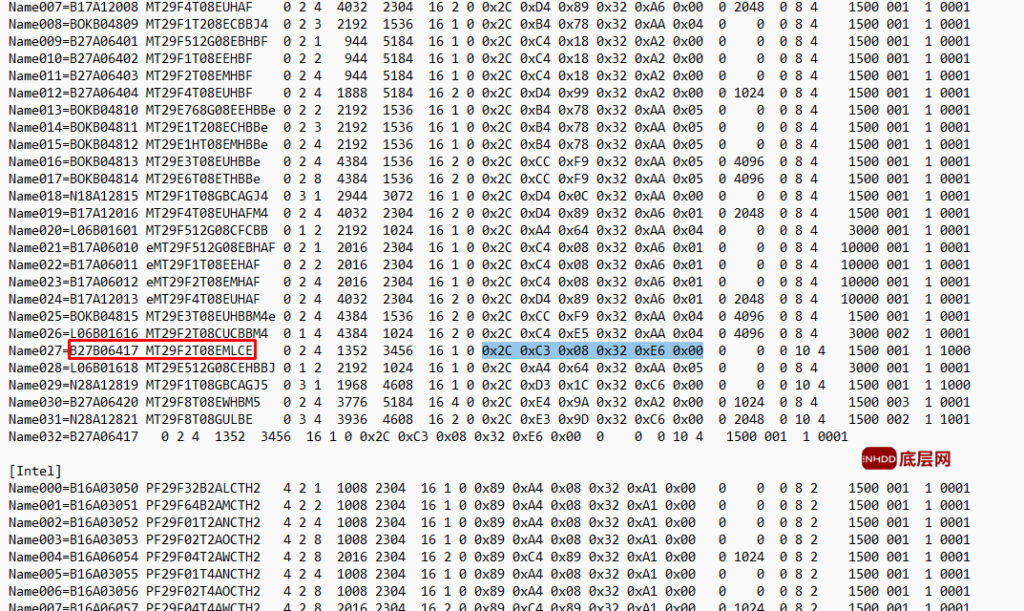

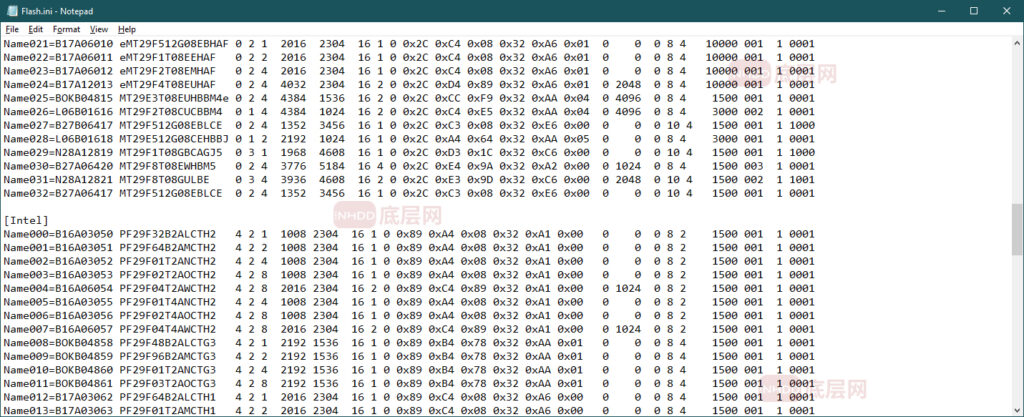

Flash.ini中的NAND芯片信息

如你所见，不同的制造商在芯片名称中经常使用相似的首字母——例如，镁光科技使用“MT”或“eMT”，而英特尔芯片则以“PF”开头；
将这些代码与你的固态硬盘（SSD）NAND芯片上的标记进行比较，找出与自己的代码相同（或最相似）的代码。接下来，查看“Name###=”列——在这里你可以找到制造商的实际芯片代码。在我们的例子中，“29F2T08EMLCE”标记在Flash.ini列表中显示为镁光（Micron）的B27B06417芯片，芯片ID为0x2C 0xC3 0x08 0x32 0xE6 0x00（或0x2CC30832E6）。

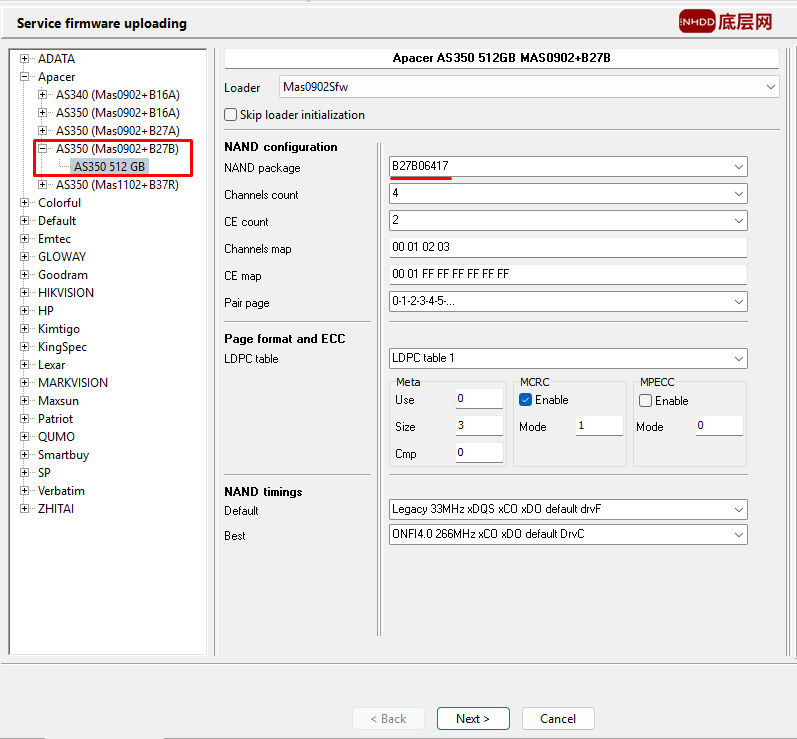

在“实用工具”中选择使用B27B06417代码的兼容Apacer驱动器配置文件。其余选项（如通道数、CE计数）可保留其默认值。

MAS0902的NAND配置窗口

我们的驱动器现在已就绪，进行正确初始化和加载程序上传。按下“下一步（Next）”后，实用程序将询问您是否使用COM终端——这是将驱动器切换到安全模式的方法之一。如果您希望使用此方法，请从列表中选择相应的COM端口。如果您没有COM终端或不想使用，只需选择“无COM端口访问”。

下一步是选择激活安全模式的方法。

• 如果您正在使用COM终端，请选择“自动（Auto）”选项，并按照屏幕上的指示进行操作。
• 如果没有短接引脚，请选择“硬件密钥（Hardware key）”并按照说明操作。

对于MAS0902控制器，需要短接正确引脚通常标有“J2”标签。

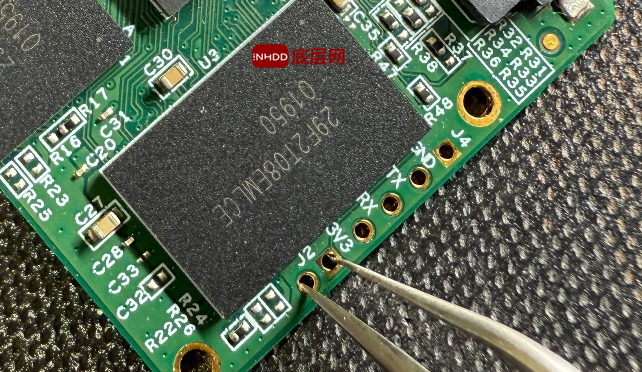

MAS0902驱动电路板上的短路点J2

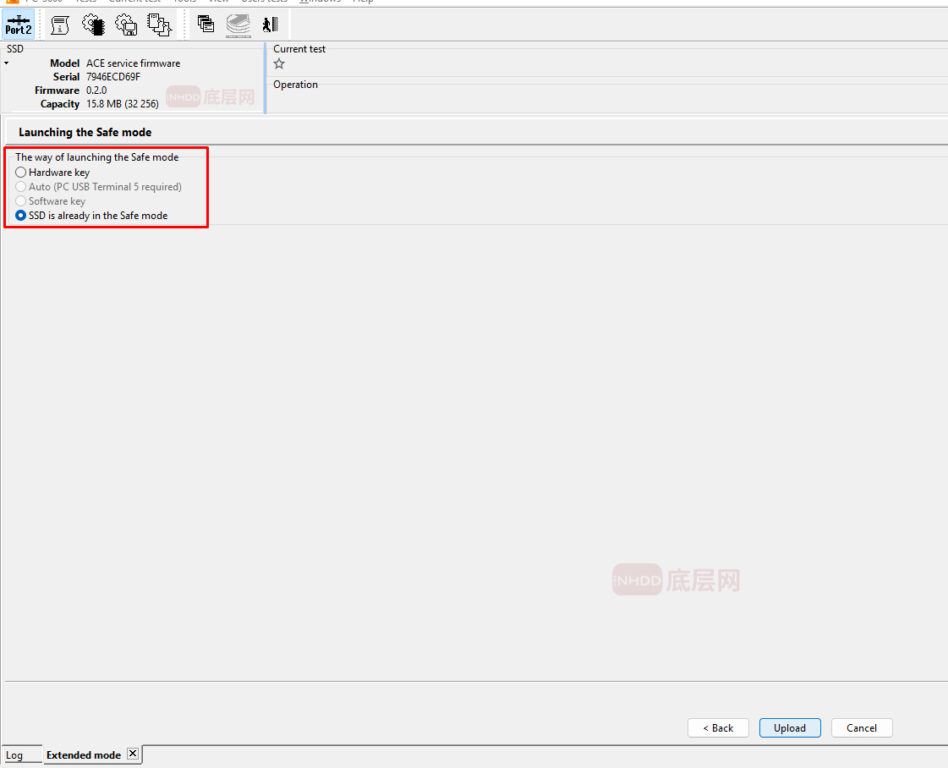

如果您已经短接了引脚，请选择“SSD已处于安全模式（SSD is already in the Safe mode）”选项，然后按下“上传 （Upload）”。

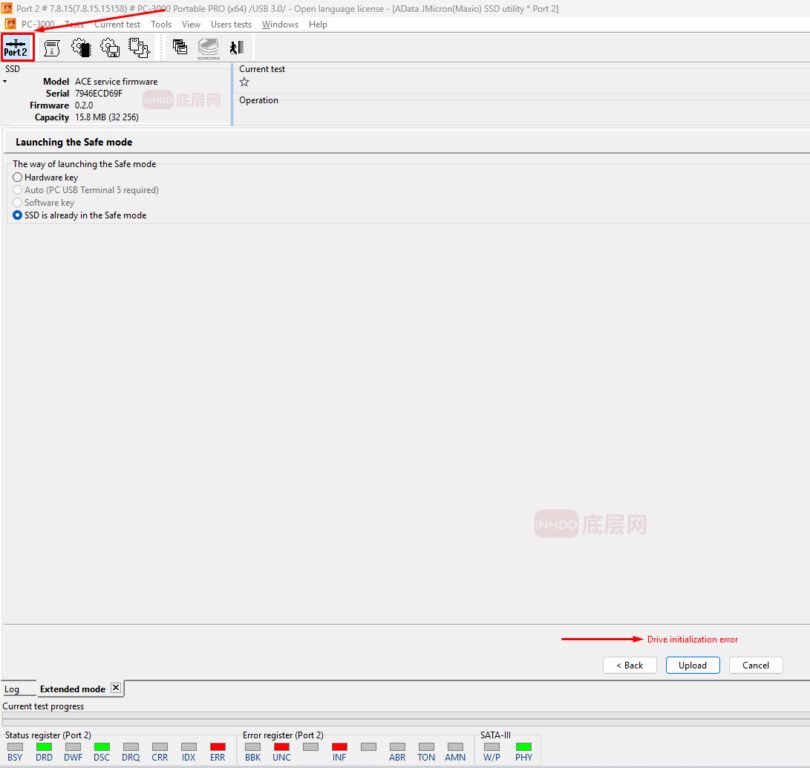

如果你遇到“驱动器初始化错误（Drive initialization error）”，这通常意味着你要么选择了错误的NAND配置文件，要么试图在不关闭再打开驱动器的情况下第二次上传固件。
请注意，上传任何服务固件配置文件都需要对连接的驱动器进行电源重启。您可以通过左上角的控制按钮进行操作：

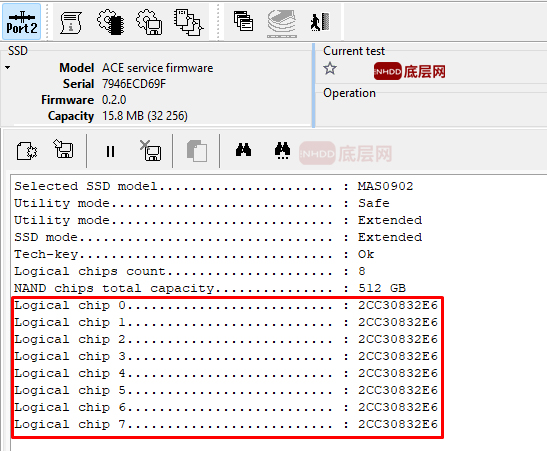

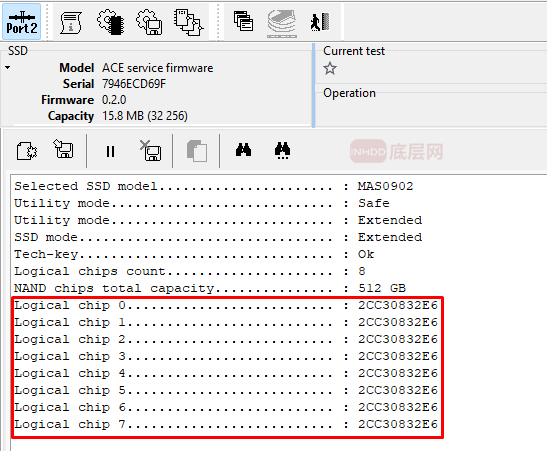

固件已成功上传！上传后，实用程序将在日志中输出关于我们芯片实际ID的基本信息。

现在，让我们通过导航到“测试（Tests）”>“NAND闪存芯片（NAND Flash Chips）”>“读取ID（Read ID）”来获得有关芯片的更多信息。
测试结果（包括芯片ID和通道映射（channel map））应与您在“扩展模式窗口（Extended Mode window）”中选择的信息相匹配。

Apacer硬盘驱动器CE/通道

因此，我们有4个通道，每个通道有2个计算元素（CE），通道如下：通道为0 1 2 3，计算元素为0 1：

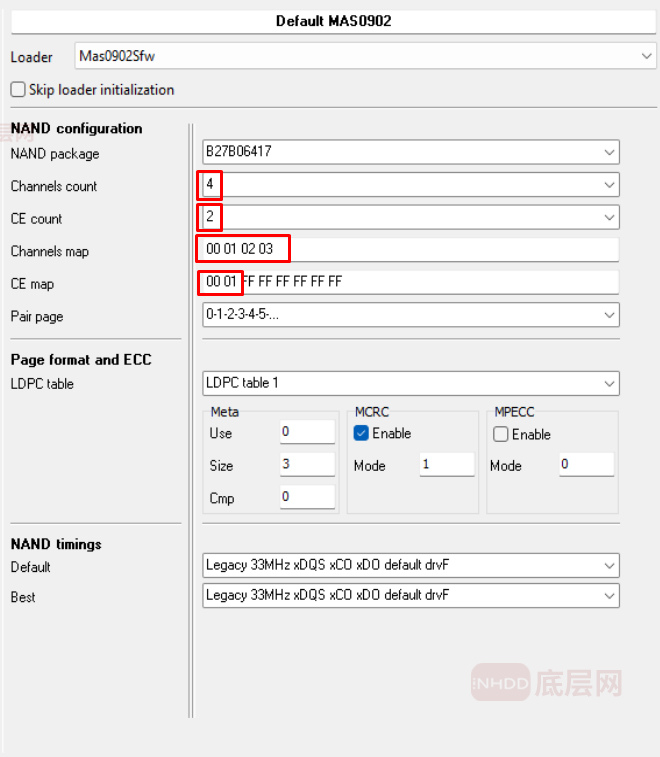

宇瞻硬盘的最终配置

就是这样！现在我们已经准备好构建编译器了。但在开始之前，让我们先来讨论一下内存芯片没有标记或基于MAS0902的驱动器没有可用配置文件的情况。

选项2
如果您的芯片没有可见的标记，可以在实用程序的扩展模式左角浏览供应商菜单。我们的宇瞻AS350 PANTHER拥有512GB的容量，该控制器有三种可能的NAND内存芯片选项。
如果像我们一样有多个选项，不用担心——你可以逐一尝试，看看驱动器是否能成功初始化。选择你想继续使用的配置文件（NAND将自动配置），并将“通道数（Channels count）”和“CE数（CE count）”都设置为1。这可以确保驱动器有最大的机会正确读取芯片ID。
点击“下一步（Next）”。

用于测试ID读取的单一CE/通道配置

ID可用！

现在，当知道芯片ID后，就可以从Flash.ini文件中选择正确的NAND代码。如果使用自己的配置文件手动操作硬盘，别忘了还要阅读芯片ID通道，以便正确初始化实用程序。

CE/Channel通道配置

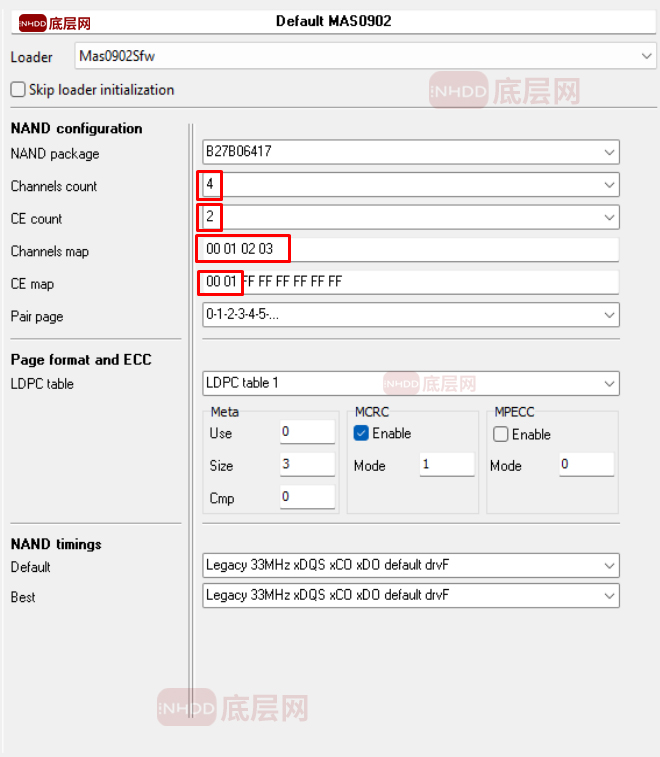

Final CE / Channel map configuration

输入正确数据并上传服务固件后，接下来是进入编译器构建步骤。操作信息是“测试（Tests）”>“服务信息（Service Information）”>“编译器（Translator）”>“编译器构建（Translator Building）”。

你可以将搜索算法保持在默认设置。在搜索转换表之前，我们唯一需要调整的参数是L2P记录的大小( L2P record size)。规则很简单：

• 对于容量高达256GB的固态硬盘（SSD），其每个块（block）的大小为4096字节；(4096 bytes for SSDs with a capacity up to 256 GB)
• 容量在480GB至512GB之间时，占用8192字节；（8192 bytes for capacities between 480 GB and 512 GB）
• 1TB驱动器有16384个字节；（16384 bytes for 1 TB drives）
• 2 TB 型号为 32768 字节；（32768 bytes for 2 TB models）

这就是为什么我们在本文开头要求您验证硬盘总容量的原因。
由于我们的Apacer AS350的容量为512 GB，我们相应地调整了L2P记录的大小：

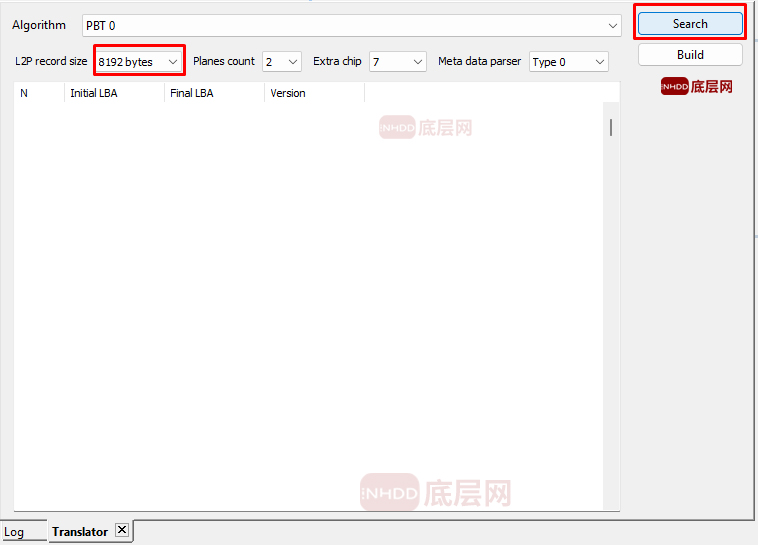

L2P记录大小配置

设置好L2P记录大小（ L2P record size）后，按下“搜索（Search）”按钮，并等待该过程完成。这可能需要一些时间。
搜索完成后，将看到一个编译记录列表，每条记录都包含其对应的版本和以LBA为单位的文件大小。最后，可以通过点击“构建（Build）”按钮来组建编译器。让我们开始吧！

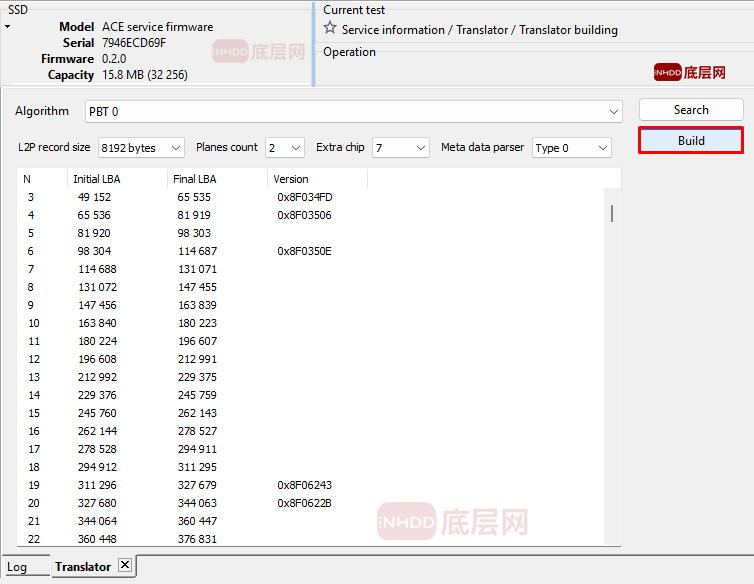

MAS0902实用程序中的转换窗口

就是这样——编译器已经成功构建！我们现在可以在Data Extractor中基于Maxio实用程序创建一个新任务，以确认数据是否完好无损。

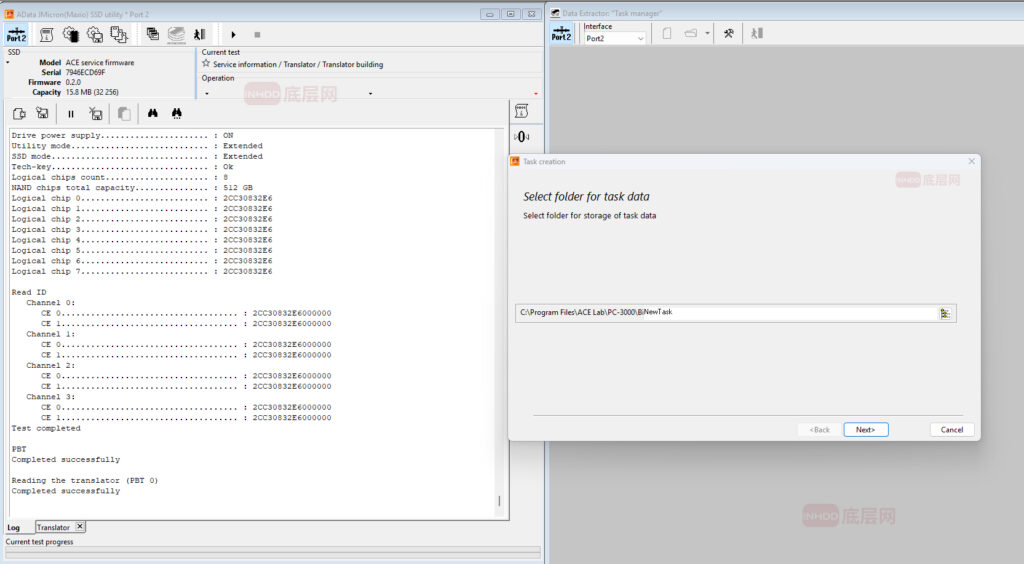

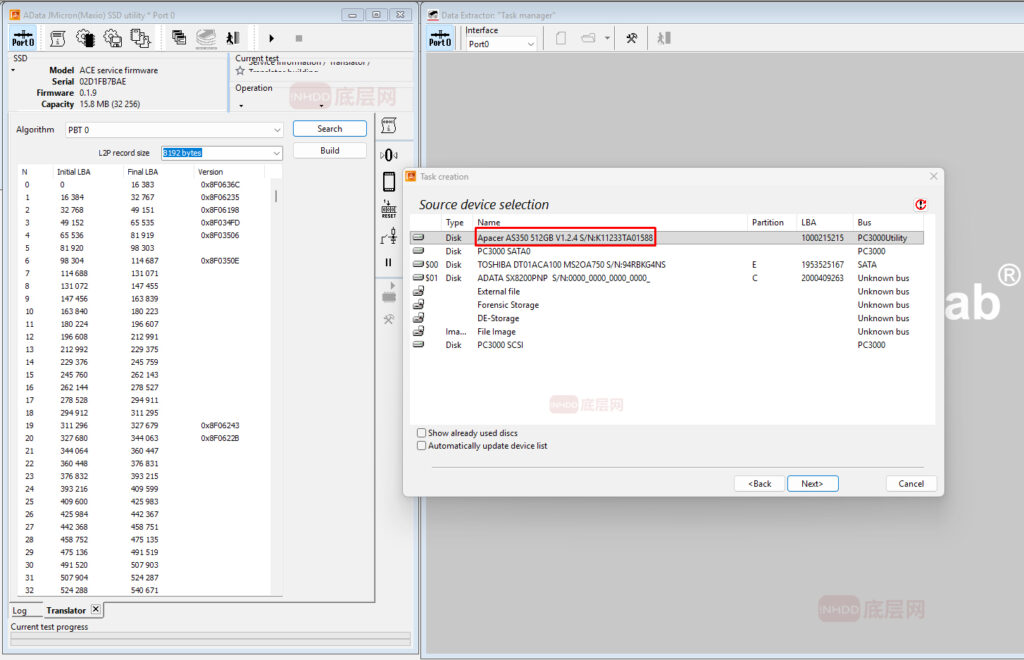

在DE中创建新任务

别忘了选择PC-3000 Utility作为源！

最终数据结构已就绪

Maxio MAS控制器具有相当复杂的内部结构。工程师将持续对其进行研究，并在实用工具中实施所有相关的改进。如果您有任何疑问，可以与我们联系。我们很乐意为您提供帮助！
本文基于PC-3000 7.8.17版本编写；
