底层数据恢复网PC3000 Flash数据恢复工具主要解决U盘CF卡等小型闪存类存储故障数据恢复，早期加入了SSD固态硬盘的数据恢复，但是因为架构问题，SSD固态硬盘的数据恢复从FLASH中分离出来，PC3000 SSD成了独立的数据恢复解决方案。
今天我们将讨论Silicon Motion SM2236G——最流行的小型闪存卡控制器之一。紧凑型闪存控制器的架构相比普通的USB闪存驱动器控制器更接近于SSD CPU。
这是我们第二篇关于小型闪存的文章，第一篇将帮助您学习如何使用SM2234H。
小型闪存卡是市场上速度最快的存储卡。CF卡主要拥有一颗功能强大的控制器，它可以直接访问放置在CF PCB上的多个物理内存芯片。
让我们回到SM2236G。通常，这个控制器使用4个物理内存芯片，并提供高速的读写操作。
当客户引入基于此控制器的数据恢复任务时，很容易采取错误的步骤导致数据恢复质量并不理想。在本文中，我们将尝试如何解决处理这个控制器，以及您应该做什么来获取用户数据！
先做第一件事！SM2236G在4个物理芯片之间是如何分割数据的，在看到任何数据文件头之前，您应该进行几个步骤。
1:读取所有内存芯片后，启动ECC自动检测（launch ECC）并修复所有芯片上的所有位错误！
2:之后，更改读取到芯片的顺序。
在目前的情况下，我们有4颗物理芯片，每颗内存中有4个逻辑部件，它们的完整顺序是：0、1、2、3、4、5、6、7、8、9、10、11、12、13、14、15；
所有第一部分——将是我们第一个逻辑芯片的部分：0、4、8、12；
所有第二部分——将是第二个逻辑芯片的组成部分：1、5、9、13；
所有第三部分——将是我们第三个逻辑芯片的组成部分：2、6、10、14；
所有第四部分——将是我们第四个逻辑芯片的组成部分：3、7、11、15；
SM2236G固件程序将所有这些部分视为4个逻辑芯片阵列，所有带块和页的写入操作都将用该虚拟逻辑内存芯片执行。同时，控制器将以QWords（每个部分8个字节）分割所有数据，并将数据放入每个CE部分。
例如，如果我们需要写一句话：
Silicon_Motion_With_SM2236_Controller_PC3000_Flash_Data_Recovery，控制器会将整个单词按QWords拆分：Silicon_, Motion_W, ith_SM22, 36_Contr, oller_PC, 3000_Fla, sh_Data_, Recovery,然后再写：
Silicon_ – to Part 0 (NAND 0, CE0) Virtual logical memory 0
Motion_W – to Part 4 (NAND 1, CE0) Virtual logical memory 0
ith_SM22 – to Part 8 (NAND 2, CE0) Virtual logical memory 0
36_Contr – to Part 12 (NAND 3, CE0) Virtual logical memory 0
oller_PC – to Part 0 (NAND 0, CE0) Virtual logical memory 0
3000_Fla – to Part 4 (NAND 1, CE0) Virtual logical memory 0
sh_Data_ – to Part 8 (NAND 2, CE0) Virtual logical memory 0
Recovery – to Part 12 (NAND 3, CE0) Virtual logical memory 0
.
.
.
这就是为什么我们需要更改部件的顺序，而不是默认的顺序：
0、1、2、3、4、5、6、7、8、9、10、11、12、13、14、15；
到
0、4、8、12、1、5、9、13、2、6、10、14、3、7、11、15；
你必须给出正确的内存芯片顺序！这一点必须记住，这个顺序非常重要，在NAND脱焊和读取过程中，您需要使用印刷电路板上芯片的UX标记。在上面的例子中，我们只有dumps文件，我们不知道真正的顺序。那么，我们该怎么办？
在SM2236G控制器中有一种检测存储芯片顺序的方法。如果在服务信息工具：0、4、8、12中检查每个部分的第一个块中的第一个字节，您将看到部分字节：SM2236PA, RA/-idx, chip id, Tm.
现在需要找到正确的排列顺序。为此，需要使用第0、4、8、12部分相同方法完成其他部分。在当前情况下，正确的顺序是8、4、0、12、9、5、1、13、10、6、2、14、11、7、3、15。让我们详细看看这些部分：
注意！只有在XOR之后才能看到标记。
第8部分：
第4部分：
第0部分：
第12部分：
将零件按正确顺序移动后，我们得到：
下一步是转换页面。我们必须理解，这些部分将由8个字节连接，因此我们需要将扇区大小设置为8的倍数（520（512数据+8 SA）或528（512数据+16SA））。首先，我们需要记住我们得到的ECC：
现在我们可以进行页面转换：
步骤1：
步骤2：
现在我们可以通过QWord步骤进行连接：
让我们检查一下标记的顺序：
之后，我们需要再次执行页面转换,我们让我们的制造商加入了4次：
步骤1：
步骤2：
适用于对的交错消除和分块连接：

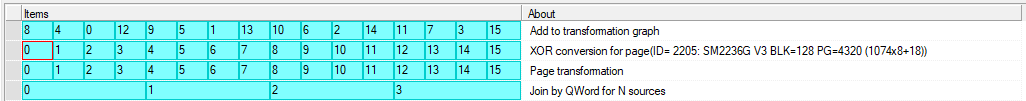

让我们使用SM2236编译器构建图像：
检查图像：
此外，图像可以由翻译器从“扩展名”构建：
并按“块号”。
您可以在这里阅读更多关于用块编号构建图像的信息。
要使用这种构建方法，我们需要手动找到一个标记。
首先，我们需要在原始文件中找到主引导记录：
让我们将其添加到搜索结果中：
现在让我们找到标记：
我们需要设置“步骤”
要制作它，请返回并在此处找到它（它相当于（块大小）/2）：
它是32768，所以我们需要设置32768/2=16384。
进行此步骤时，我们将从一个块中看到两页。制造者正在从一个区块变为另一个区块，但在一个区块中是相同的。
单击我们添加的MBR（主引导记录）：
现在我们将看到标记的位置：
如我们所见，制造商的位置是513。现在我们准备好构建一个图像：
至此这个案例解决了！
这是每个2236G案例的常见解决方案，但如果您仍然有任何问题，请随时联系INHDD技术支持或者到技术论坛提出讨论。
